Stagebox DT-168

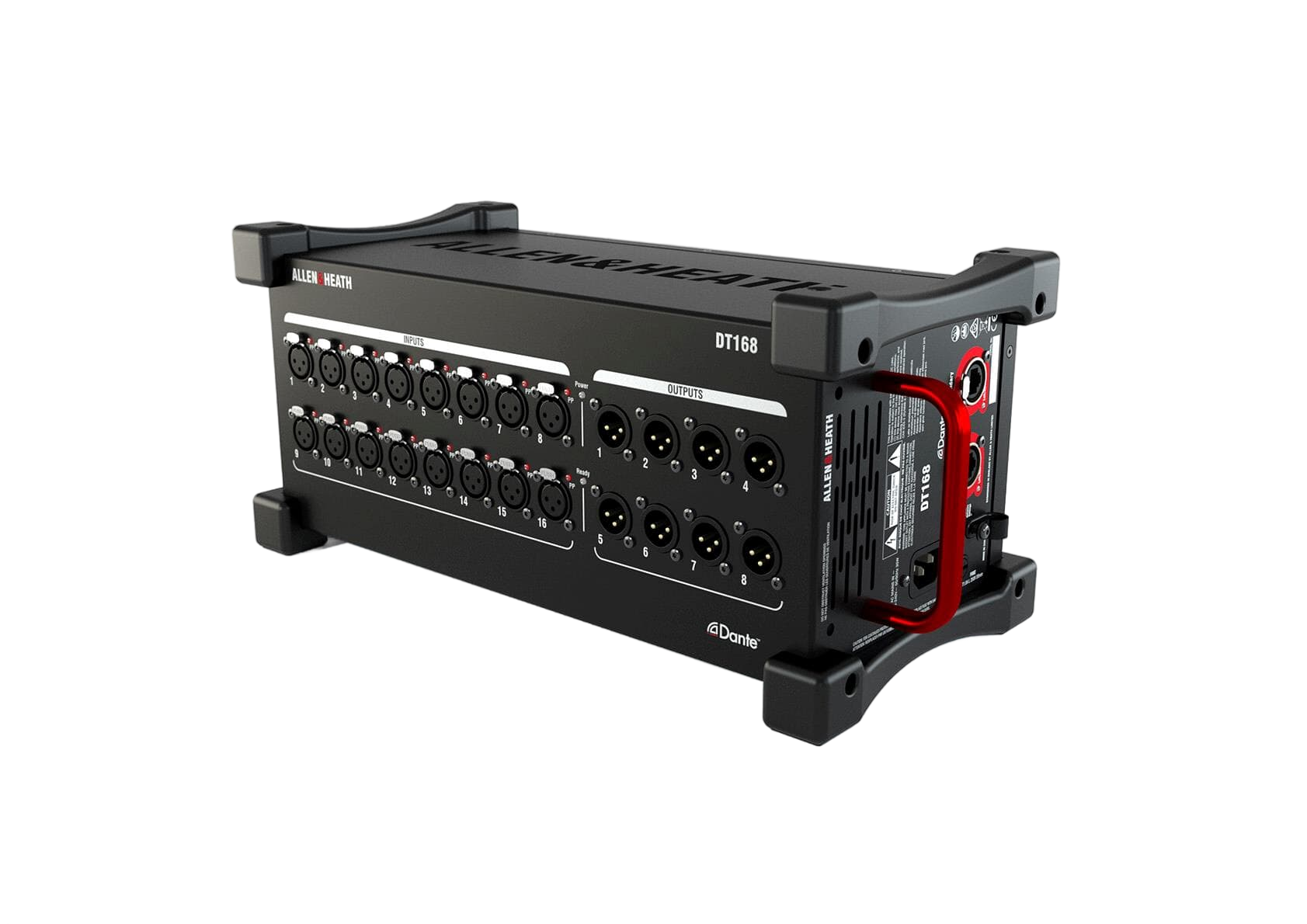

Die DT168 ist ein portables Dante I/O-Interface, welches die Allen & Heath Digitalmischpulte um Ein- und Ausgänge direkt auf der Bühne erweitert. Sie besitzt:
- 16 Eingänge (Mirkofon oder Line), die direkt vom Mischpult aus ferngesteuert werden können.
- 8 Ausgänge, die z.B. für Bühnenmonitore genutzt werden können
Die Stagebox wird mit einem Netzwerkkabel in das Dante-Netzwerk eingebunden.
#
Aufbau
Die Stagebox ist vorkonfiguriert und damit sofort einsatzbereit ("Plug and Play").
- Die Stagebox am Einsatzort positionieren und mit der Stromversorgung verbinden.
- Den
Primary-Anschluss der Stagebox mittels eines Netzwerkkabels mit dem Mobilen Endpunkt (Im Wand- oder Bodentank) verbinden (Ton). - Audioquellen (Mikrofone, Line-Geräte) über XLR-Kabel an die Eingänge der Stagebox anschließen.
- Die Eingangssignale können nun auf dem Mischpult abgemischt werden (siehe
Steuerung mit dem Mischpult )
Die Vorverstärker (Gain, Pad, +48V Phantomspannung) können wie gewohnt direkt vom Mischpult gesteuert werden.
#
Steuerung mit dem Mischpult
Die Eingänge der Stagebox sind vorkonfiguriert und können unter Ebene B angesteuert werden.
Alle Eingänge der Stagebox starten mit SB, gefolgt von der zugehörigen Nummer (auf der Stagebox).
Die Beschriftungen stehen auf den kleinen Displays über den Fadern.
#
FAQ
Um Audioeingänge von der Bühne zum Mischpult verlegen, gibt es ohne Stagebox zwei Möglichkeiten:

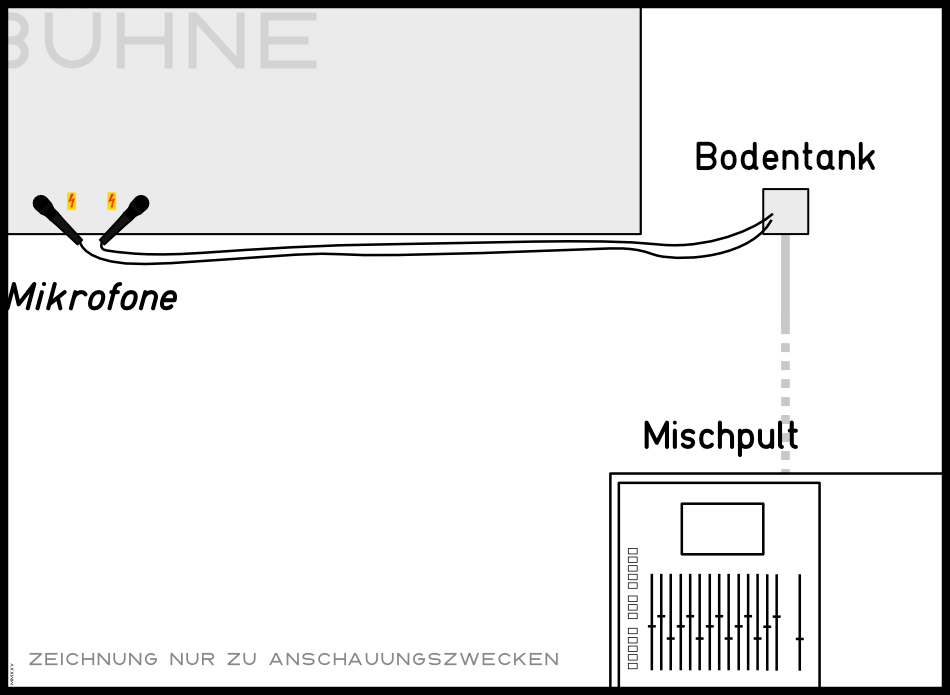

- Zwei XLR-Kabel (mit Phantomspannung) vom Bodentank (rechts neben der Bühne) aus verlegen (siehe Abbildung)
- Problem: Maximal zwei Eingänge, beide standardmäßig mit Phantomspannung versorgt
- Manuell XLR-Kabel zwischen Bühne und Mischpult verlegen
- Problem: Sehr Kabel- und zeitintensiv & Eingänge müssen manuell gepatcht werden

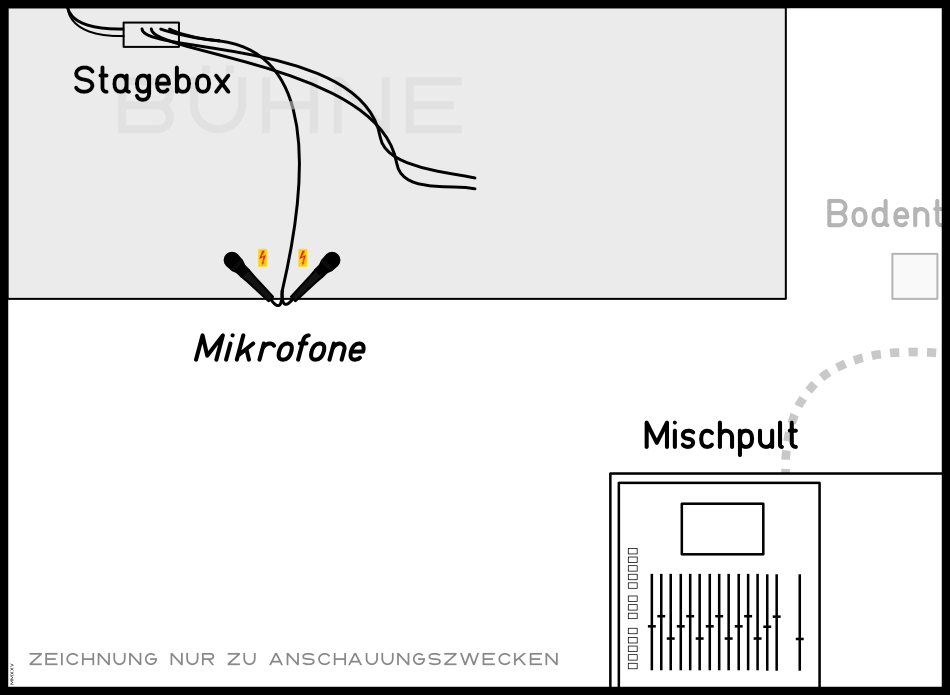

Auf der Bühne werden direkt alle Audioeingänge an die Stagebox angeschlossen. Anschließend wird die Stagebox in das Aula-Netzwerk über einen Wand- oder Bodentank eingebunden - dadurch kann das Mischpult dann auf die Eingänge zugreifen.
Die Phantomspannung für die jeweiligen Ausgänge lässt ich auf dem Mischpult direkt einstellen.
Secondary Port?
Ein zweites Kabel kann als Backup-Verbindung zum selben Netzwerk angeschlossen werden. Backup-Verbindungen sind in der Aula nicht möglich!
Die Ausgänge sind primär für Bühnenmonitore gedacht.
Bühnenmonitore sind Lautsprecher, die auf einer Bühne nicht auf das Publikum, sondern direkt auf die Musiker, Sänger oder Sprecher gerichtet sind. Sie helfen Bandmitgliedern, sich selbst und andere Mitglieder klar und deutlich zu hören.
#
